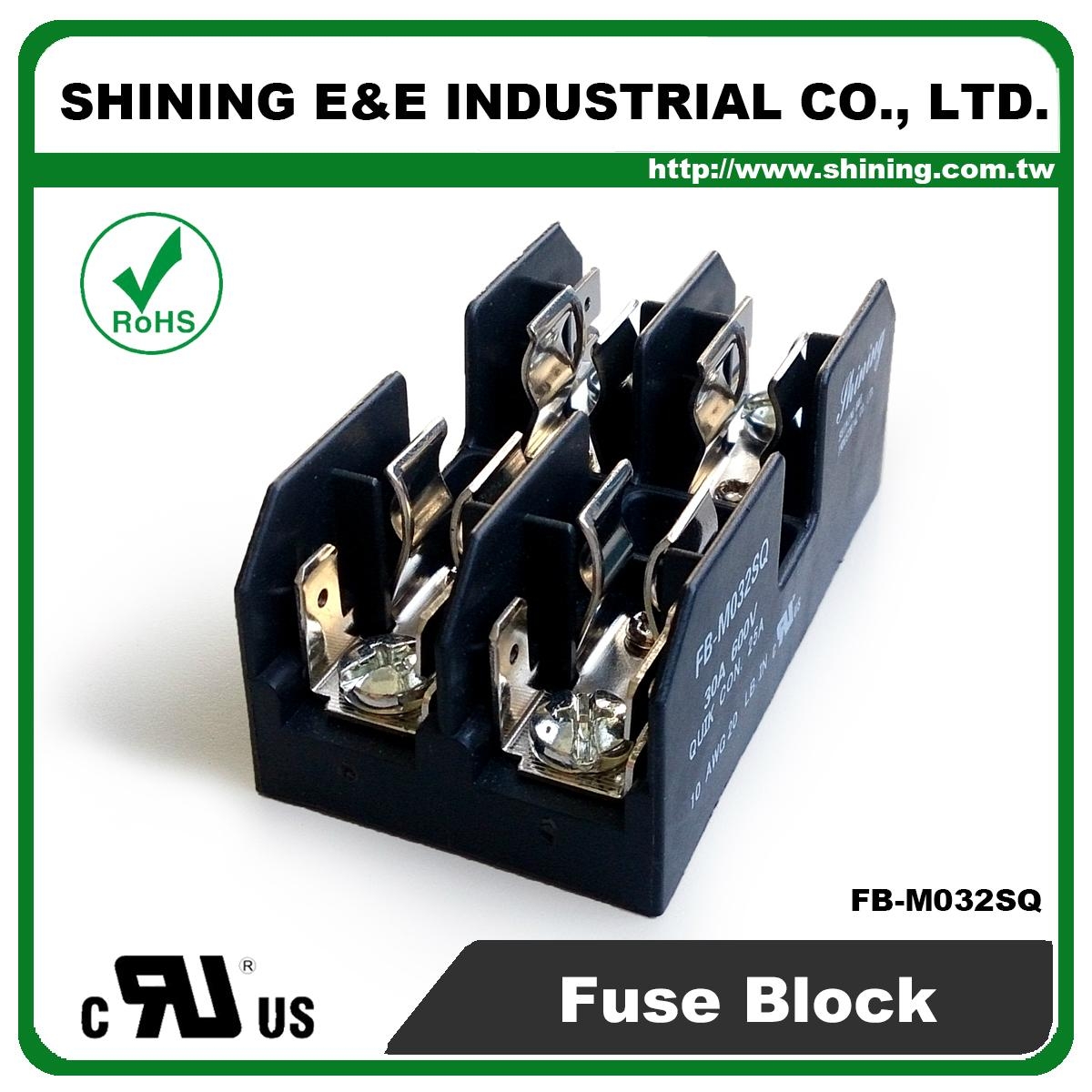

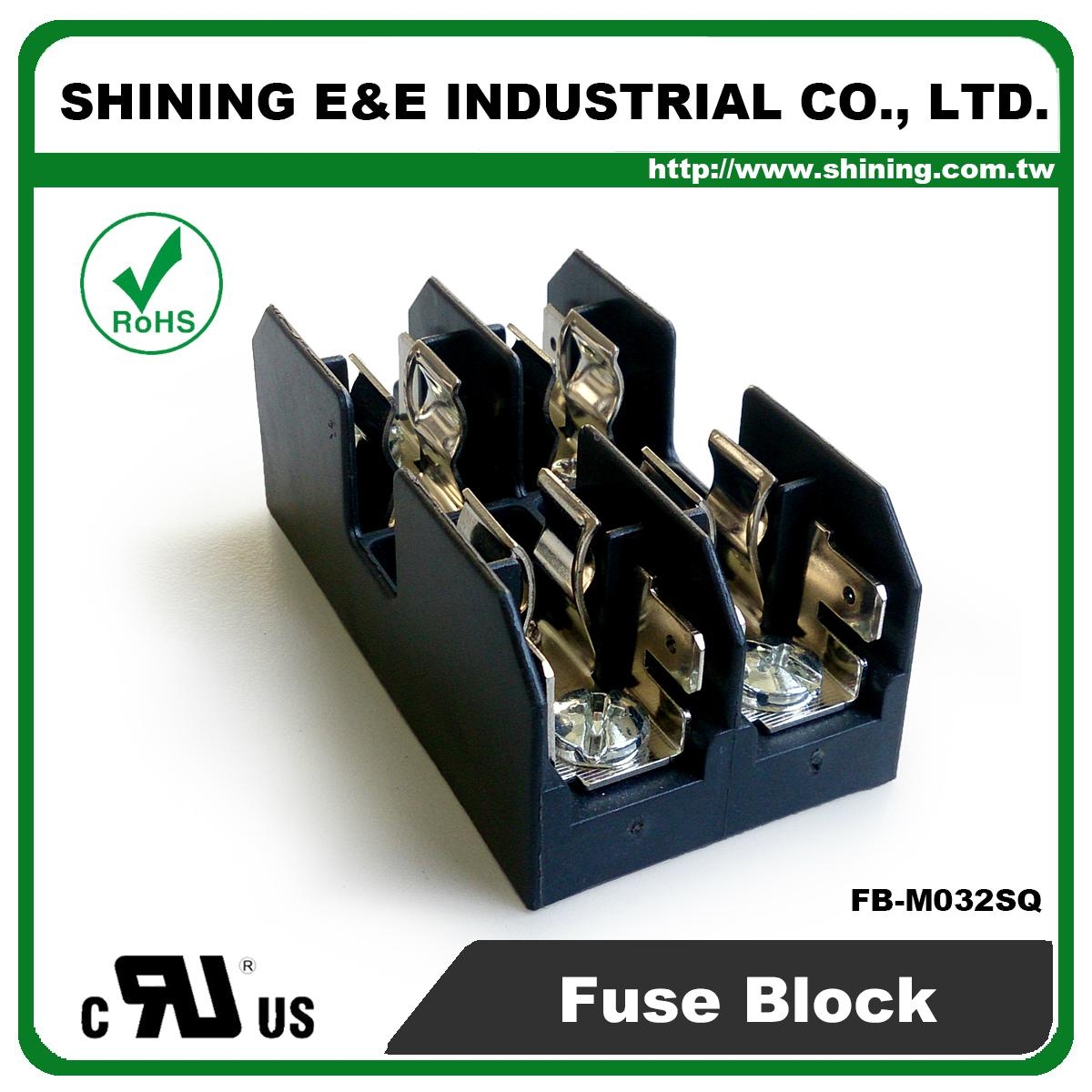

FB-M032SQ 10x38 30A 保險絲盒 Fuse Block

型號: FB-M032SQ 30A 10x38 保險絲座


1. 額定電流: 30安培   額定電壓: 600伏特
2. 電極P數: 2 (共有1~3P可供選購)
3. 外觀尺寸: 76.2*40.6*30.3mm (長*寬*高),
4. 適用導線: AWG 10~22
5. 螺絲大小: M5
6. 塑膠本體採用耐衝擊與防火耐燃等級UL94-V2的工程塑膠原料來製造
7. 可安裝固定在面板上或是35mm寬的軌道上
8. 可廣氾應用於各種接線場合, 例如: 配電盤, 控制面板, 變壓器, 機械設備, 不斷線系統, 發電機組, 冷凍空調, 電池組, 照明設備, 船舶飛機等等
9. 網址 http://www.shining.com.tw/2CT/CT_fuse_blocks_FB-M031SQ.htm

保險絲盒 型號	FB-M031SQ	FB-M032SQ	FB-M033SQ
規格 / 尺寸 公差: +/- 0.38 mm (0.015")
長度 (L)  [mm]	76.2  mm (3.000")	76.2  mm (3.000")	76.2  mm (3.000")
寬度 (W)  [mm]	21.0 mm (0.827")	40.6 mm (1.598")	60.2 mm (2.370")
高度 (H)  [mm]	30.3 mm (1.193")	30.3 mm (1.193")	30.3 mm (1.193")
參考高度 (H1)  [mm]	9.0 mm (0.354")	9.0 mm (0.354")	9.0 mm (0.354")
節距 (P)  [mm]	19.6 mm (0.772")	19.6 mm (0.772")	19.6 mm (0.772")
固定孔位置 (P1)  [mm]	N/A	19.6 mm (0.772")	39.2 mm (1.543")
螺絲	M5	M5	M5
額定扭力矩	20 in-lb	20 in-lb	20 in-lb
接線端子類型	用螺絲鎖緊固定導線  附 快速連接插片	用螺絲鎖緊固定導線  附 快速連接插片	用螺絲鎖緊固定導線  附 快速連接插片
電極P數 (電路數)	1	2	3
電氣規格
額定電壓	600 V	600 V	600 V
額定電流	30 A	30 A	30 A
適用導線尺寸 (AWG)	#10-22 AWG	#10-22 AWG	#10-22 AWG
適用導線尺寸 [mm2]	0.32~5.3 mm2	0.32~5.3 mm2	0.32~5.3 mm2
材料
塑膠材料	熱塑性工程塑膠	熱塑性工程塑膠	熱塑性工程塑膠
顏色	黑	黑	黑
防火耐燃等級	UL 94V-0	UL 94V-0, V-2	UL 94V-0, V-2
工作溫度 [oC]	120oC	120oC	120oC
保險絲夾	銅 鍍錫	銅 鍍錫	銅鍍錫
零配件 (可選購)
適用 保險絲規格	10x38 mm 保險絲 (13/32"x 1 1/2")	10x38 mm 保險絲 (13/32"x 1 1/2")	10x38 mm 保險絲 (13/32"x 1 1/2")

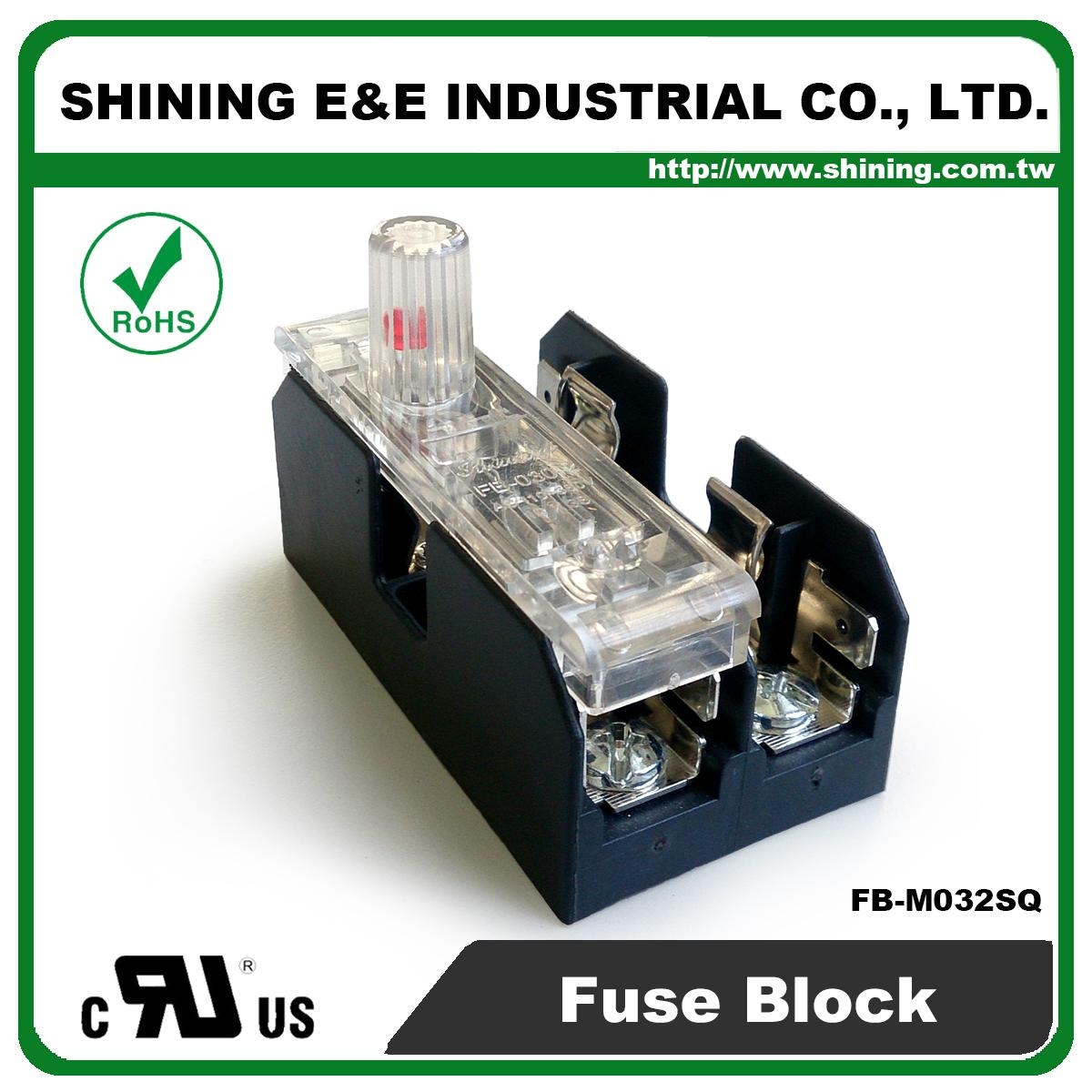

斷電指示燈	FB-030-3
軌道轉接器	DRA-1	DRA-2	DRA-3
��用 軌道	TA-001A, TA-001S (35mm寬 軌道)
適用 檔片	TA-002, TA-002H, TE-002, TF-ECL, TF-ECH
國際認證	UL/cUL	UL/cUL	UL/cUL
