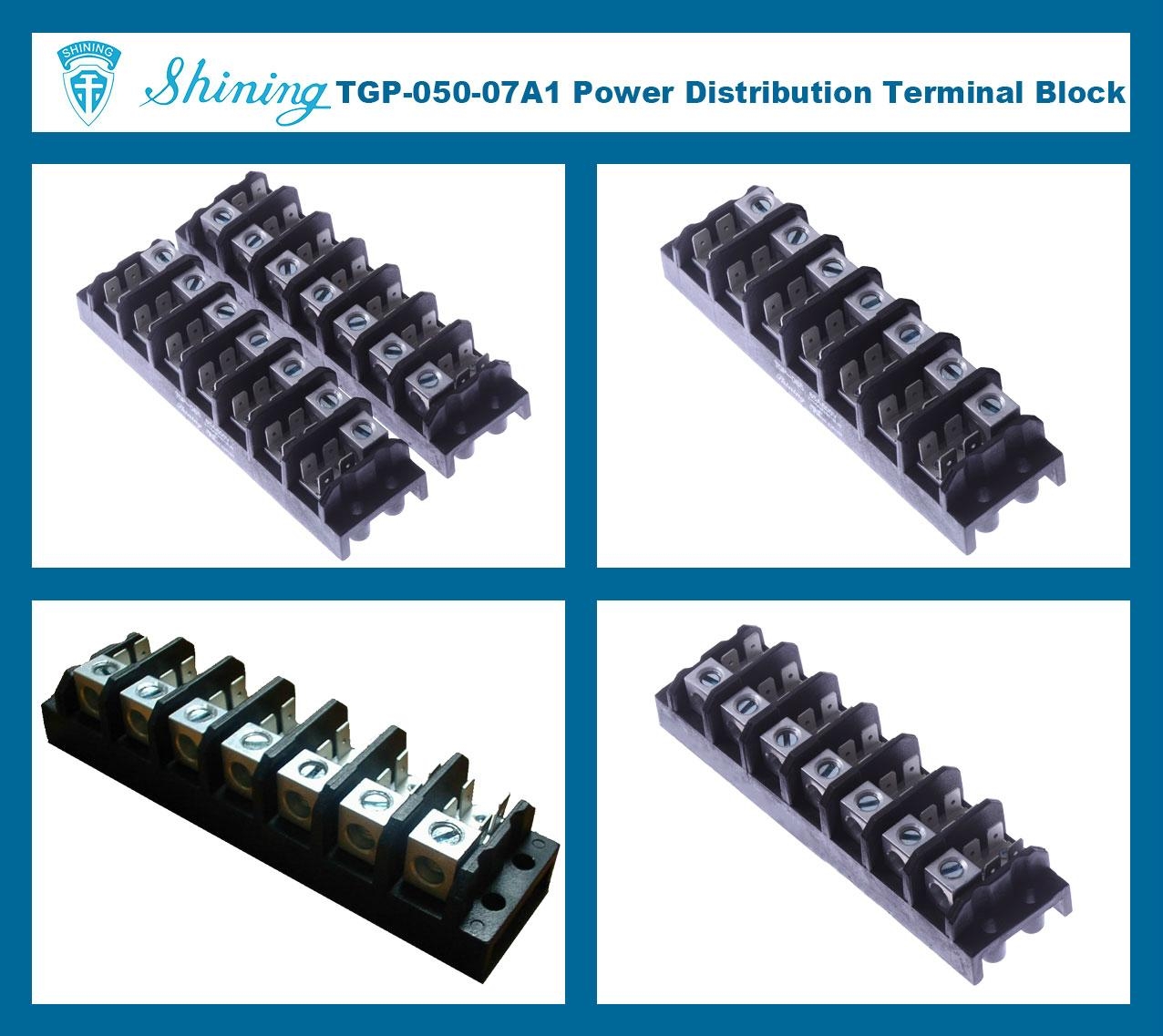

型號: TGP-050-07A 配電端子台
1. 額定電流: 50安培 額定電壓: 600伏特
2. 電路數:7
3. 外觀尺寸:125.0*37.0*32.5mm (長*寬*高),
4. 適用導線: 14.0~3.5mm2 / AWG 6-12
5. 螺絲大小:內六角凹端緊定螺釘M6-10
6. 塑膠本體採用耐衝擊與防火耐燃等級UL94-V2的工程塑膠原料來製造
7. 可廣氾應用於各種接線場合, 例如: 配電盤, 控制面板, 變壓器, 機械設備, 不斷線系統, 發電機組, 冷凍空調, 電池組, 照明設備, 船舶飛機等等
8. 符合歐盟之RoHS有害物質限用的指令
9. 品質優良
10. 價格具競爭力
11. 快速供貨
12. 滿意的服務
|

|
|
型號.
|
TGP-050-02A
|
TGP-050-03A
|
TGP-050-04A
|
TGP-050-05A
|
TGP-050-06A
|
TGP-050-07A
|
|
規格
|
|
|
|
|
|
|
|
總長度 (L) [inch]
|
50.0mm (1.969")
|
65.0mm (2.559")
|
80.0mm (3.150")
|
95.0mm (3.740")
|
110.0mm (4.331")
|
125.0mm (4.921")
|
|
參考長度 (L1) [inch]
|
42.0mm (1.654")
|
57.0mm (2.244")
|
72.0mm (2.835")
|
87.0mm (3.425")
|
102.0mm (4.106")
|
117.0mm (4.606")
|
| 參考長度 (L2) [inch] |
15.0mm (0.591") |
15.0mm (0.591") |
15.0mm (0.591") |
15.0mm (0.591") |
15.0mm (0.591") |
15.0mm (0.591") |
| 參考長度 (L3) [inch] |
10.0mm (0.394") |
10.0mm (0.394") |
10.0mm (0.394") |
10.0mm (0.394") |
10.0mm (0.394") |
10.0mm (0.394") |
| 寬度 (W) [inch] |
37.0mm (1.457") |
37.0mm (1.457") |
37.0mm (1.457") |
37.0mm (1.457") |
37.0mm (1.457") |
37.0mm (1.457") |
| 參考寬度 (W1) [inch] |
16.0mm (0.630") |
16.0mm (0.630") |
16.0mm (0.630") |
16.0mm (0.630") |
16.0mm (0.630") |
16.0mm (0.630") |
| 高度(H) [inch] |
32.5mm (1.280") |
32.5mm (1.280") |
32.5mm (1.280") |
32.5mm (1.280") |
32.5mm (1.280") |
32.5mm (1.280") |
| 螺絲規格 (Line) |
內六角頭螺絲
M6-1.0 |
內六角頭螺絲
M6-1.0 |
內六角頭螺絲
M6-1.0 |
內六角頭螺絲
M6-1.0 |
內六角頭螺絲
M6-1.0 |
內六角頭螺絲
M6-1.0 |
| 額定扭力矩 [in-lb] |
2.26 N-m
(20 in-lb) |
2.26 N-m
(20 in-lb) |
2.26 N-m
(20 in-lb) |
2.26 N-m
(20 in-lb) |
2.26 N-m
(20 in-lb) |
2.26 N-m
(20 in-lb) |
快速連接端子
(Load) |
4.80 mm
(3/16" Q.C. 4 Tab) |
4.80 mm
(3/16" Q.C. 4 Tab) |
4.80 mm
(3/16" Q.C. 4 Tab) |
4.80 mm
(3/16" Q.C. 4 Tab) |
4.80 mm
(3/16" Q.C. 4 Tab) |
4.80 mm
(3/16" Q.C. 4 Tab) |
| 電極P數 (電路數) |
2P |
3P |
4P |
5P |
6P |
7P |
| 電氣規格 |
|
|
|
|
|
|
| 額定電壓 [V] |
600V |
600V |
600V |
600V |
600V |
600V |
| 額定電流 [A] |
50A |
50A |
50A |
50A |
50A |
50A |
| 導線尺寸 [AWG] |
3.5-14 mm2 |
3.5-14 mm2 |
3.5-14 mm2 |
3.5-14 mm2 |
3.5-14 mm2 |
3.5-14 mm2 |
| 導線尺寸 [mm2] |
#6-12 AWG |
#6-12 AWG |
#6-12 AWG |
#6-12 AWG |
#6-12 AWG |
#6-12 AWG |
| 材料 |
|
|
|
|
|
|
| 絕緣材料 |
PBT |
PBT |
PBT |
PBT |
PBT |
PBT |
| 顏色 |
黑色 |
黑色 |
黑色 |
黑色 |
黑色 |
黑色 |
| 防火耐燃等級 |
UL 94V-0 |
UL 94V-0 |
UL 94V-0 |
UL 94V-0 |
UL 94V-0 |
UL 94V-0 |
| 工作溫度 [oC] |
120oC |
120oC |
120oC |
120oC |
120oC |
120oC |
| 國際認證 |
UL/cUL 認證通過 File No.E25927 |
|
|
|
型號
|
TGP-050-08A
|
TGP-050-09A
|
TGP-050-10A
|
TGP-050-11A
|
TGP-050-12A
|
TGP-050-XXA
|
|
規格
|
|
|
|
|
|
|
|
總長度 (L) [inch]
|
140.0mm
|
155.0mm
|
170.0mm
|
185.0mm
|
200.0mm
|
mm
|
|
參考長度 (L1) [inch]
|
132.0mm
|
147.0mm
|
162.0mm
|
177.0mm
|
192.0mm
|
mm
|
| 參考長度 (L2) [inch] |
15.0mm (0.591") |
15.0mm (0.591") |
15.0mm (0.591") |
15.0mm (0.591") |
15.0mm (0.591") |
15.0mm (0.591") |
| 參考長度 (L3) [inch] |
10.0mm (0.394") |
10.0mm (0.394") |
10.0mm (0.394") |
10.0mm (0.394") |
10.0mm (0.394") |
10.0mm (0.394") |
| 寬度 (W) [inch] |
37.0mm (1.457") |
37.0mm (1.457") |
37.0mm (1.457") |
37.0mm (1.457") |
37.0mm (1.457") |
37.0mm (1.457") |
| 參考寬度 (W1) [inch] |
16.0mm (0.630") |
16.0mm (0.630") |
16.0mm (0.630") |
16.0mm (0.630") |
16.0mm (0.630") |
16.0mm (0.630") |
| 高度 (H) [inch] |
32.5mm (1.280") |
32.5mm (1.280") |
32.5mm (1.280") |
32.5mm (1.280") |
32.5mm (1.280") |
32.5mm (1.280") |
| 螺絲規格 (Line) |
內六角頭螺絲
M6-1.0 |
內六角頭螺絲
M6-1.0 |
內六角頭螺絲
M6-1.0 |
內六角頭螺絲
M6-1.0 |
內六角頭螺絲
M6-1.0 |
內六角頭螺絲
M6-1.0 |
| 額定扭力矩 [in-lb] |
2.26 N-m
(20 in-lb) |
2.26 N-m
(20 in-lb) |
2.26 N-m
(20 in-lb) |
2.26 N-m
(20 in-lb) |
2.26 N-m
(20 in-lb) |
2.26 N-m
(20 in-lb) |
快速連接端子
(Load) |
4.80 mm
(3/16" Q.C. 4 Tab) |
4.80 mm
(3/16" Q.C. 4 Tab) |
4.80 mm
(3/16" Q.C. 4 Tab) |
4.80 mm
(3/16" Q.C. 4 Tab) |
4.80 mm
(3/16" Q.C. 4 Tab) |
4.80 mm
(3/16" Q.C. 4 Tab) |
| 電極P數 (電路數) |
8P |
9P |
10P |
11P |
12P |
P |
| 電氣規格 |
|
|
|
|
|
|
| 額定電壓 [V] |
600V |
600V |
600V |
600V |
600V |
600 V |
| 額定電流 [A] |
50A |
50A |
50A |
50A |
50A |
50 A |
| 導線尺寸 [AWG] |
3.5-14 mm2 |
3.5-14 mm2 |
3.5-14 mm2 |
3.5-14 mm2 |
3.5-14 mm2 |
3.5-14 mm2 |
| 導線尺寸 [mm2] |
#6-12 AWG |
#6-12 AWG |
#6-12 AWG |
#6-12 AWG |
#6-12 AWG |
#6-12 AWG |
| 材料 |
|
|
|
|
|
|
| 絕緣材料 |
PBT |
PBT |
PBT |
PBT |
PBT |
PBT |
| 顏色 |
黑色 |
黑色 |
黑色 |
黑色 |
黑色 |
黑色 |
| 防火耐燃等級 |
UL 94V-0 |
UL 94V-0 |
UL 94V-0 |
UL 94V-0 |
UL 94V-0 |
UL 94V-0 |
| 工作溫度 [oC] |
120oC |
120oC |
120oC |
120oC |
120oC |
120oC |
| 國際認證 |
UL/cUL 認證通過 File No.E25927 |
