型号: TR-20 轨道组合式端子台
1. 额定电流: 20安培 (共有10安培~40安培可供选购)
2. 额定电压: 600伏特
3. 外观尺寸: 11.0+3.0*42.0*30.0mm (长*宽*高),
4. 适用导线: 6.0mm2 / AWG 12
5. 螺丝大小: M4
6. 塑胶本体采用耐冲击与防火耐燃等级UL94-V2的工程塑胶原料来制造
7. 组合式设计可依客户需要而结合边盖组装成任意电气回路数
8. 可安装固定在35mm宽的轨道上
9. 附有码标纸条供电路标示或书写
10. 附透明防尘盖或可另外提供保护上盖供选购
11. 可广泛应用于各种接线场合, 例如: 配电盘, 控制面板, 变压器, 机械设备, 不断线系统, 发电机组, 冷冻空调, 电池组, 照明设备, 船舶飞机等等
12. 符合欧盟之RoHS有害物质限用的指令
13. 品质优良
14. 价格具竞争力
15. 快速供货
16. 满意的服务
17. 网址 : http://www.shining.com.tw/2CT/CT_terminal_blocks_TR.htm
|
产品型号
|
TR-10 |
TR-20 |
TR-30 |
TR-40 |

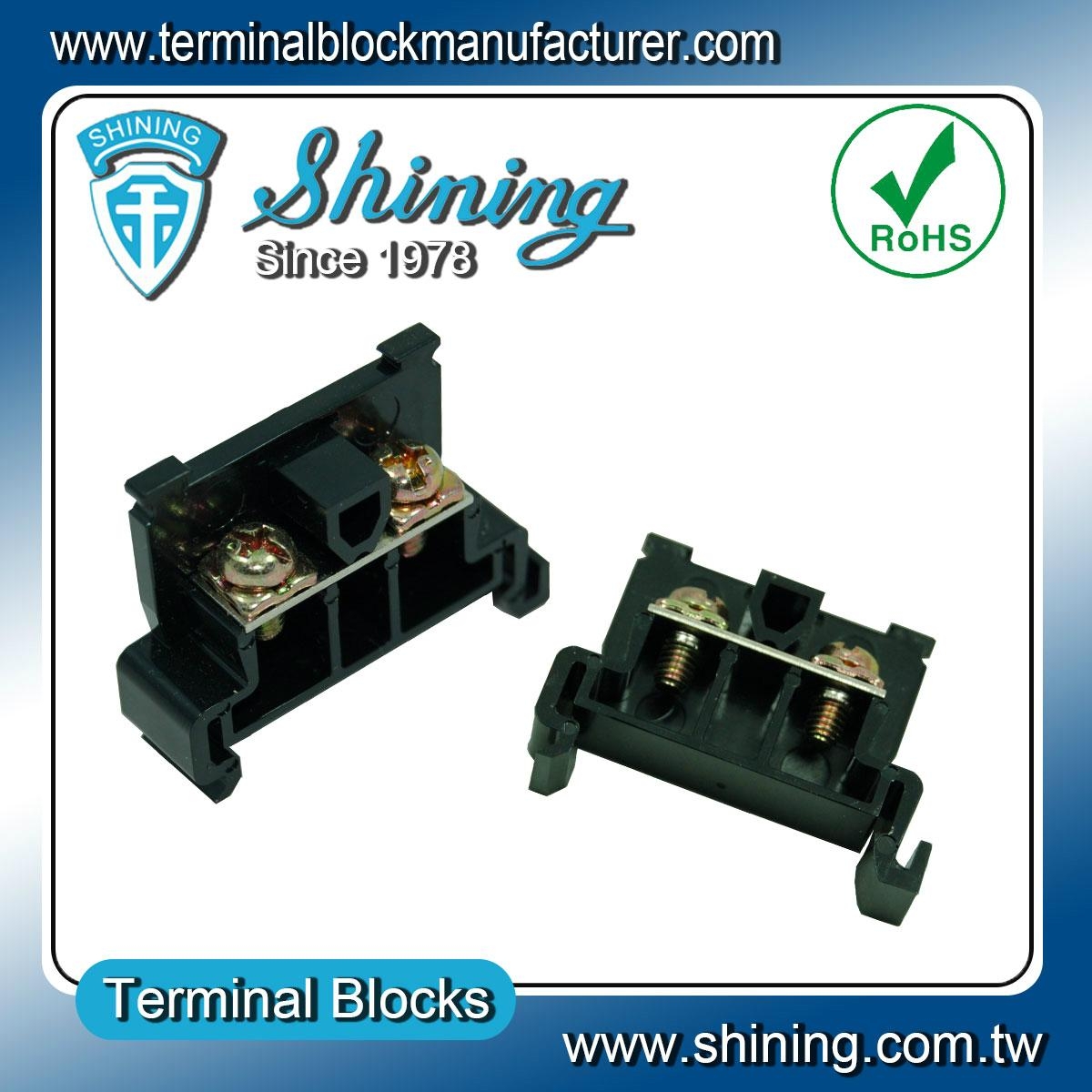

TR 系列 轨道固定式端子台 产品照片
|
| 规格 / 尺寸 |
|
|
| 总长度 L [mm] |
9*n+3 |
11*n+3 |
13*n+3 |
15*n+3 |
| 参考长度 L1 [mm] |
9*n |
11*n |
13*n |
15*n |
| 跨距 A [mm] |
7.5 |
8.5 |
10 |
12 |
| 节距 B [mm] |
9 |
11 |
13 |
15 |
| 宽度 W [mm] |
42 |
| 高度 H [mm] |
30 |
| 螺丝 C (铁, 镀锌) |
M3 |
M4 |
M4 |
M5 |
| 额定扭力矩 [N-m] |
0.5 |
1.2 |
1.2 |
2.0 |
| 额定扭力矩 [in-lb] |
4.4 |
10.6 |
10.6 |
17.7 |
| 电极P数 (电路数) |
可组合成任意P数 (n:表示电极数目) |
| 电气规格 |
|
| 额定电压 [V] |
600
|
| 额定电流 [A] |
10 |
20 |
30 |
40 |
| 适用导线规格 [mm2] |
1.6 mm2 |
4.0 mm2 |
6.0 mm2 |
10 mm2 |
| 适用导线规格 [AWG] |
AWG 16 |
AWG 12 |
AWG 10 |
AWG 8 |
| 材料 |
|
| 绝缘塑胶材料 |
PC |
| 颜色 |
黑 (白, 蓝, 红, 棕, 灰, 等等...) |
| 防火耐燃等级 |
UL94V-2 (UL94V-0) |
|
工作温度 [oC]
|
-400C~+1100C (Max: +2200C)
|
| 金属导体 |
黄铜镀镍
(若有特殊需求且数量足够, 客户亦可指定红铜镀锡) |
| 零配件 |
码标纸条与透明防尘盖随购买之端子台附赠相对数量，其他配件为选购品。
可选购硬壳之透明保护盖来替代透明防尘盖。
|
| 边盖 |
TR-10EP |
TR-20EP |
TR-30EP |
TR-40EP |
|
| 档片 |
TE-002, TA-002, (TA-002H), TF-ECL, (TF-ECH) |
| 适用 轨道 |
TA-001A, TA-001S (35mm宽轨道) |
| 透明保护盖 (硬) |
M-PCV-S015 |
M-PCV-S025 |
M-PCV-A010 |
M-PCV-A010 |
| 透明防尘盖 (软) |
M-CV-010 |
| 码标纸条 |
M-MKS-010 (-XXX: 表示其长度) |
| 固定用铁棒 |
M-MRD-010S (-XXX: 表示其长度) |
|
备注
|
例: TR-30-08P (TR-30的8P组合) |
