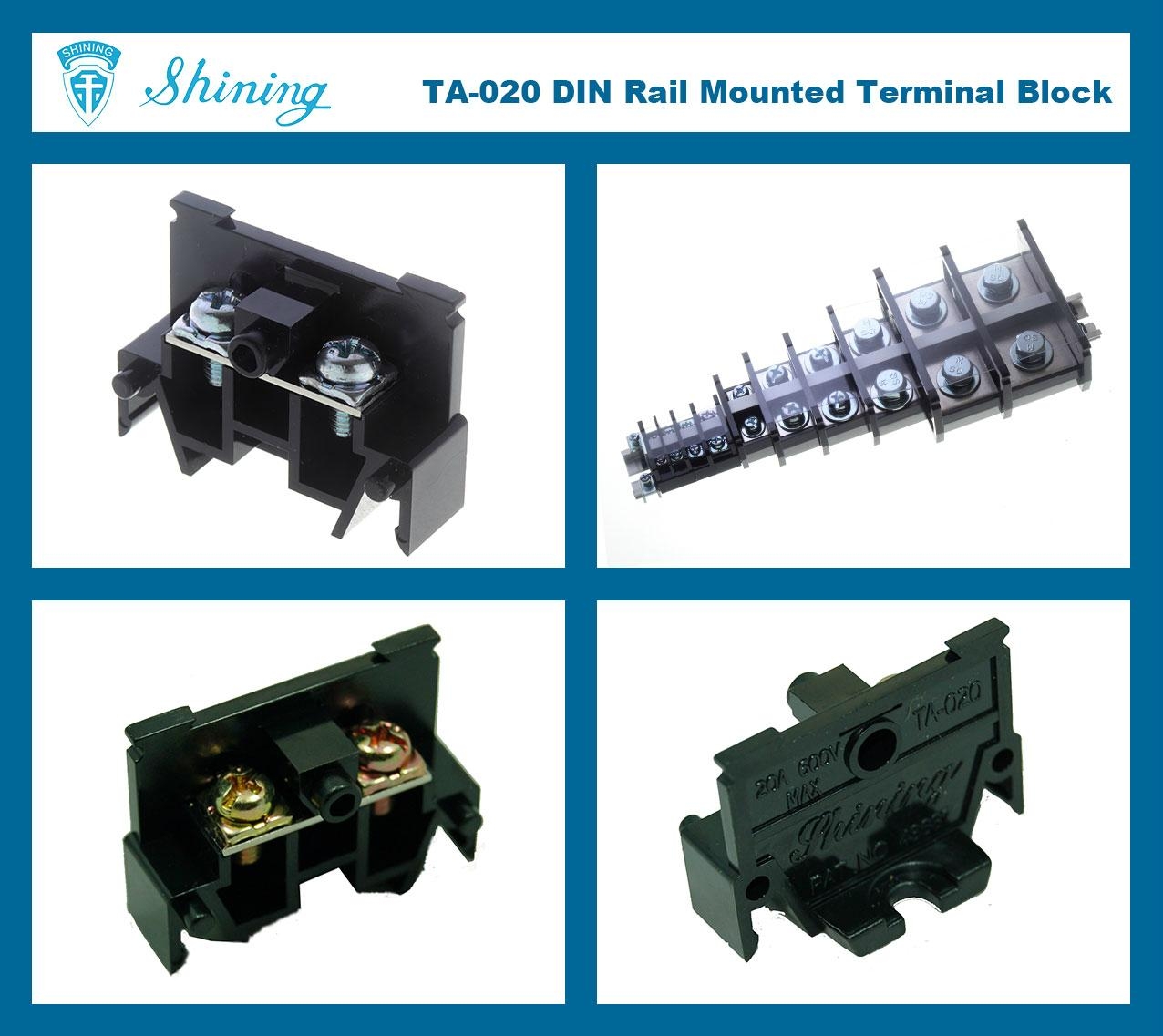

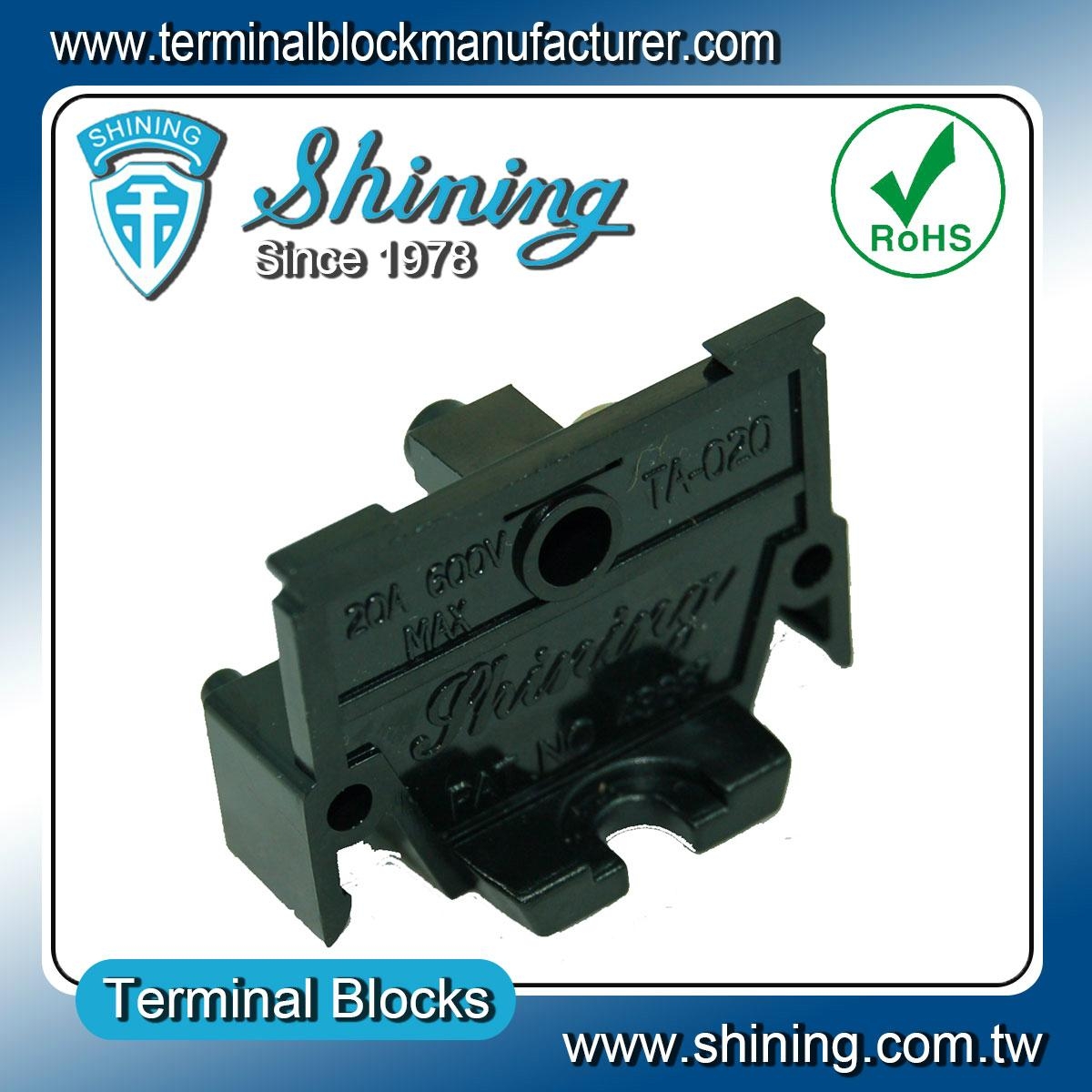

TA-020 轨道组合式端子台
1. 额定电流: 20安培 (共有10安培~400安培可供选购)
2. 额定电压: 600伏特
3. 外观尺寸: 10.7+16.5*38.0*28.0mm (长*宽*高),
4. 适用导线: 4mm2 / AWG 12
5. 螺丝大小: M4
6. 塑胶本体采用耐冲击与防火耐燃等级UL94-V2的工程塑胶原料来制造
7. 组合式设计可依客户需要而结合边盖组装成任意电气回路数
8. 可安装固定在面板上或是35mm宽的轨道上
9. 附有码标纸条供电路标示或书写
10. 附透明防尘盖或可另外提供保护上盖供选购
11. 可广泛应用于各种接线场合, 例如: 配电盘, 控制面板, 变压器, 机械设备, 不断线系统, 发电机组, 冷冻空调, 电池组, 照明设备, 船舶飞机等等
12. 符合欧盟之RoHS有害物质限用的指令
13. 品质优良
14. 价格具竞争力
15. 快速供货
16. 满意的服务
17. 网址 : http://www.shining.com.tw/2CT/CT_terminal_blocks_TA.htm
享历 TA系列 轨道组合式端子台. 额定电压: 600V, 额定电流: 10A~400A. 可组合成任意P数, 安装于35mm宽轨道上。
产品型号: TA-010, TA-020, TA-030, TA-040, TA-060, TA-100, TA-150, TA-200, TA-300, TA-400 轨道组合端子台
|
TA 系列
轨道组合式端子台

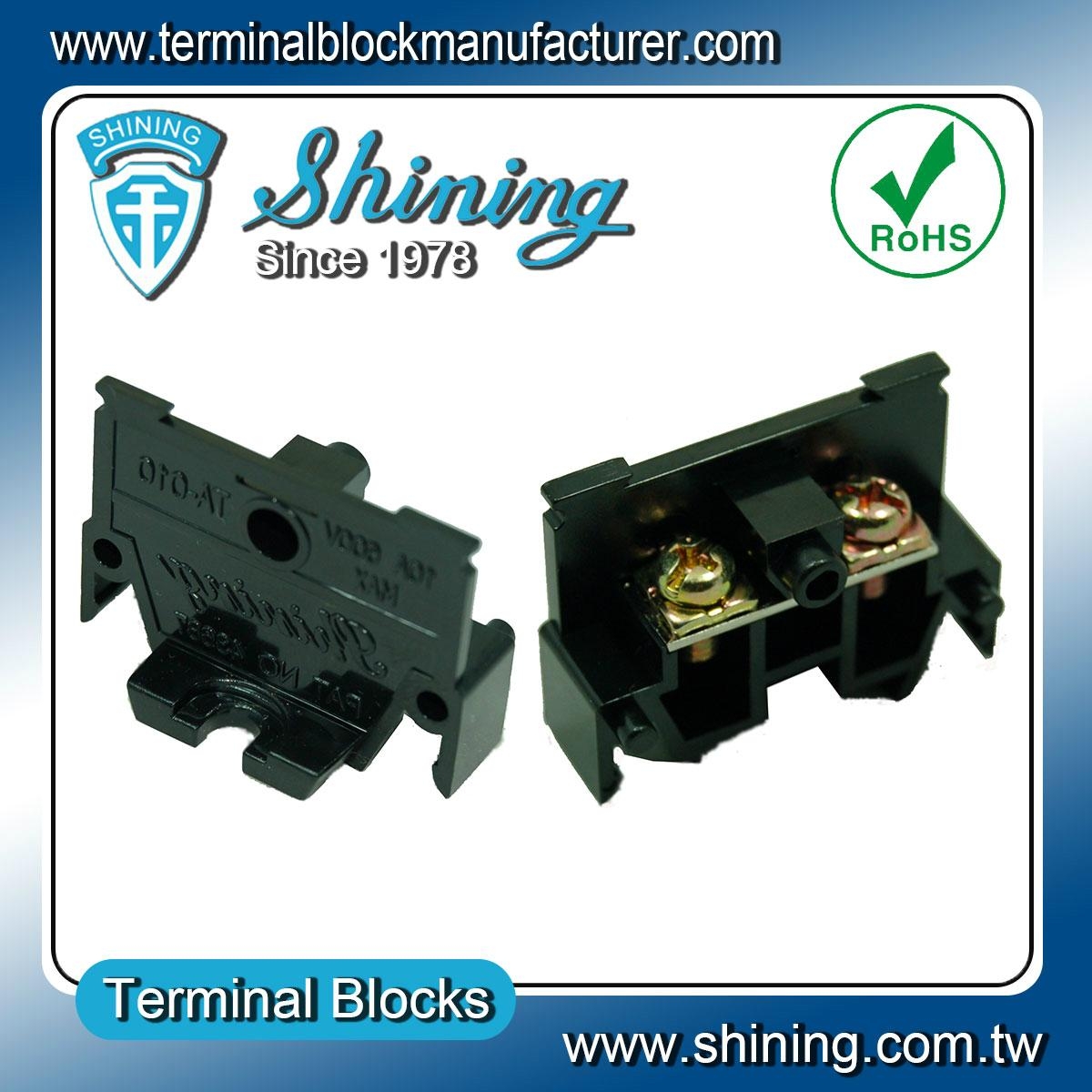

产品照片
|
 |
 |
|
产品型号
|
TA-010 |
TA-020 |
TA-030 |
TA-040 |
TA-060 |
TA-100 |
TA-150 |
TA-200 |
TA-300 |
TA-400 |
| 规格 / 尺寸 |
|
| 总长度 (L) [mm] |
8.8*n+17 |
10.7*n+16.5 |
13.0*n+17 |
15.0*n+17 |
20.5*n+34 |
26.5*n+35.5 |
30.0*n+34 |
35.0*n+35 |
42.0*n+34 |
50.0*n+35 |
| 参考长度 (L1) [mm] |
8.8*n+12 |
10.7*n+11 |
13.0*n+11 |
15.0*n+11 |
20.5*n+17 |
26.5*n+18.5 |
30.0*n+16 |
35.0*n+18 |
42.0*n+17 |
50.0*n+17 |
| 跨距 (A) [mm] |
7 |
8 |
10 |
12 |
16.5 |
22.5 |
26 |
31 |
37 |
45 |
| 节距 (B) [mm] |
8.8 |
10.7 |
13 |
15 |
20.5 |
26.5 |
30 |
35 |
42 |
50 |
| 宽度 (W) [mm] |
38 |
38 |
38 |
38 |
50 |
64 |
70 |
80 |
106 |
106 |
| 参考宽度 (W1) [mm] |
20.5 |
20.5 |
20.5 |
20.5 |
24 |
24 |
24 |
24 |
24 |
24 |
| 高度 (H) [mm] |
28 |
28 |
28 |
28 |
38 |
41 |
42 |
47 |
50 |
50 |
| 螺丝 (C) (铁, 镀锌) |
M3 |
M4 |
M4 |
M5 |
M6 |
M8 |
M8 |
M10 |
M10 |
M10 |
| 额定扭力矩 [N-m] |
0.5 |
1.2 |
1.2 |
2.0 |
2.5 |
6.0 |
6.0 |
10 |
10 |
10 |
| 额定扭力矩 [in-lb] |
4.4 |
10.6 |
10.6 |
17.7 |
22.1 |
53.1 |
53.1 |
88.5 |
88.5 |
88.5 |
| 电极P数 (电路数) |
可组合成任意P数 (n:表示电极数目) 端子台 |
可组合成任意P数 (n:表示电极数目) 端子台 |
| 电气规格 |
|
| 额定电压 [V] |
600
|
600
|
| 额定电流 [A] |
10 |
20 |
30 |
40 |
60 |
100 |
150 |
200 |
300 |
400 |
| 适用导线规格 [mm2] |
1.6 mm2 |
4.0 mm2 |
6.0 mm2 |
10 mm2 |
16 mm2 |
35 mm2 |
60 mm2 |
100 mm2 |
175 mm2 |
280 mm2 |
| 适用导线规格 [AWG] |
AWG 16 |
AWG 12 |
AWG 10 |
AWG 8 |
AWG 6 |
AWG 2 |
1/0 |
3/0 |
350 |
550 |
| 材料 |
|
| 绝缘塑胶材料 |
PC |
PC (PA66) |
| 颜色 |
黑 (白, 蓝, 红, 棕, 灰, 等等...) |
黑 (白, 蓝, 红, 棕, 灰, 等等...) |
| 防火耐燃等级 |
UL94V-2 (UL94V-0) |
UL94V-2 (UL94V-0) |
|
工作温度 [oC]
|
-400C~+1100C (Max: +2200C)
|
-400C~+1100C (Max: +2200C)
|
| 金属导体 |
黄铜镀镍
(若有特殊需求且数量足够, 客户亦可指定红铜镀锡) |
黄铜镀镍
(若有特殊需求且数量足够, 客户亦可指定红铜镀锡) |
| 零配件 |
码标纸条与透明防尘盖随购买之端子台附赠相对数量，其他配件为选购品。
可选购硬壳之透明保护盖来替代透明防尘盖。
|
| 边盖 |
TA-010EP |
TA-060EP |
TA-100EP |
TA-150EP |
TA-200EP |
TA-300EP |
TA-400EP |
