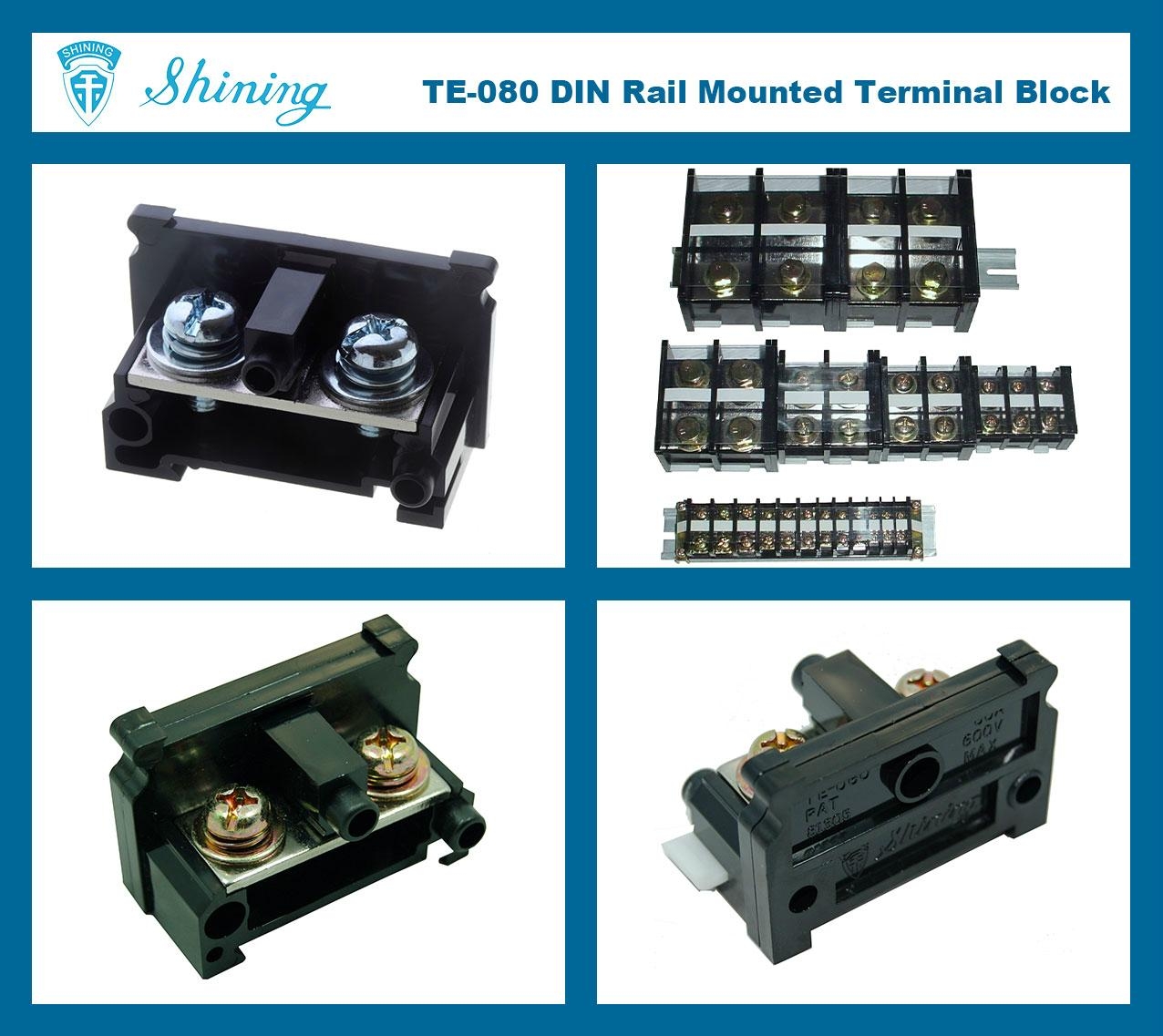

TE-080 軌道組合式端子台
1. 額定電流: 80安培 (共有10安培~400安培可供選購)
2. 額定電壓: 600伏特
3. 外觀尺寸: 20.0+7.5*52.0*34.0mm (長*寬*高),
4. 適用導線: 25mm2 / AWG 4
5. 螺絲大小: M6
6. 塑膠本體採用耐衝擊與防火耐燃等級UL94-V2的工程塑膠原料來製造
7. 組合式設計可依客戶需要而結合邊蓋組裝成任意電氣迴路數
8. 可安裝固定在35mm寬的軌道上
9. 附有碼標紙條供電路標示或書寫
10. 附透明防塵蓋或可另外提供保護上蓋供選購
11. 可廣氾應用於各種接線場合, 例如: 配電盤, 控制面板, 變壓器, 機械設備, 不斷線系統, 發電機組, 冷凍空調, 電池組, 照明設備, 船舶飛機等等
12. 符合歐盟之RoHS有害物質限用的指令
13. 品質優良
14. 價格具競爭力
15. 快速供貨
16. 滿意的服務
17. 網址 : http://www.shining.com.tw/2CT/CT_terminal_blocks_TE.htm
|

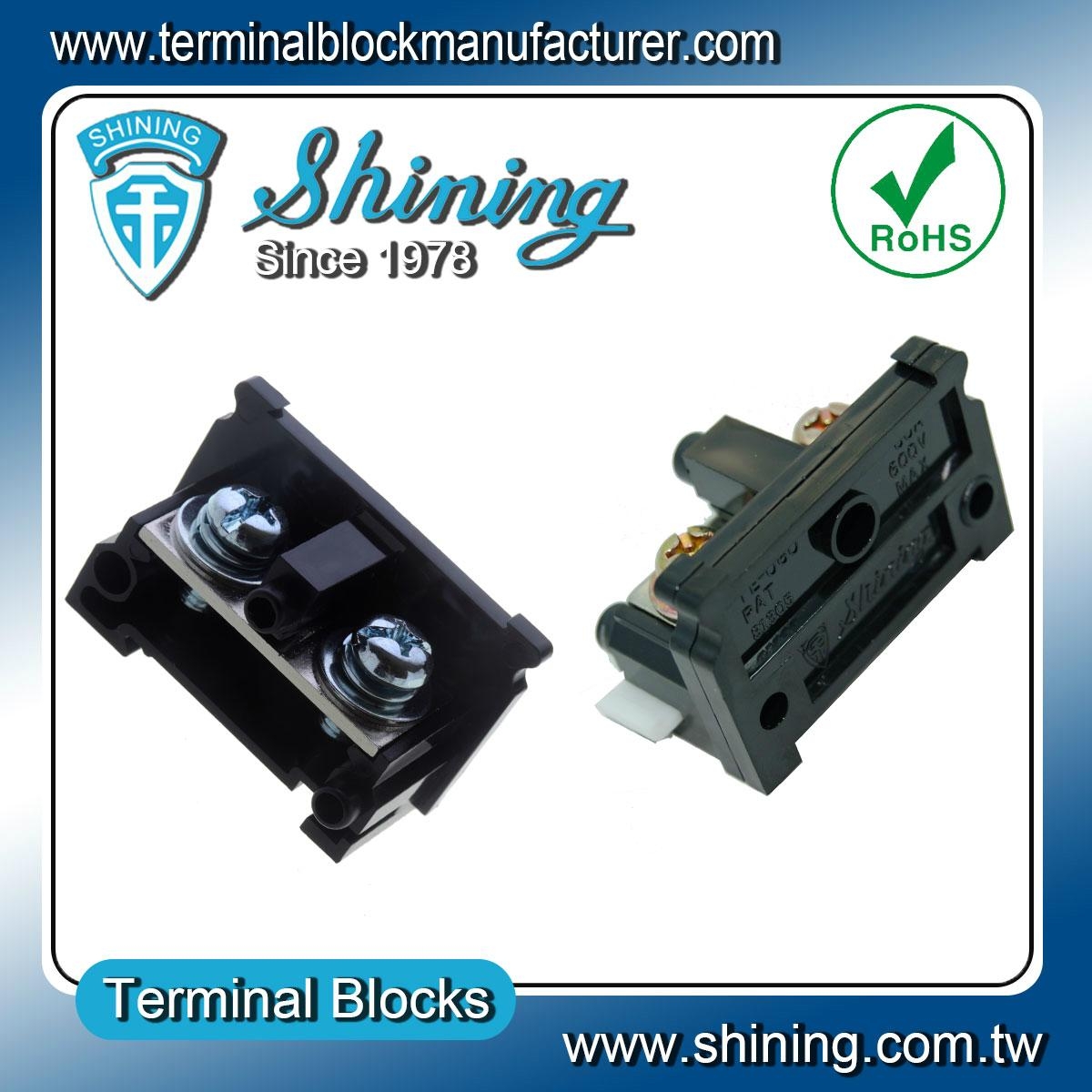

TE 系列 軌道組合式端子台 產品照片 |
 |
 |
||||||||||
|
產品型號 |
TE-010 | TE-020 | TE-030 | TE-040 | TE-060 | TE-080 | TE-100 | TE-125 | TE-150 | TE-200 | TE-300 | TE-400 |
| 規格 / 尺寸 | ||||||||||||
| 總長度 (L) [mm] | 8.8*n+6 | 10.8*n+6 | 13*n+6 | 15*n+6 | 20*n+7.5 | 20*n+7.5 | 26.5*n+8 | 26.5*n+8 | 30*n+8 | 35*n+8 | 42*n+10 | 50*n+10 |
| 參考長度 (L1) [mm] | 8.8*n | 10.8*n | 13*n | 15*n | 20*n | 20*n | 26.5*n | 26.5*n | 30*n | 35*n | 42*n | 50*n |
| 跨距 (A) [mm] | 7 | 8 | 10 | 12 | 16.5 | 16.5 | 22.5 | 22.5 | 26 | 31 | 37 | 45 |
| 節距 (B) [mm] | 8.8 | 10.8 | 13 | 15 | 20 | 20 | 26.5 | 26.5 | 30 | 35 | 42 | 50 |
| 寬度 (W) [mm] | 38 | 38 | 38 | 38 | 52 | 52 | 64 | 64 | 70 | 80 | 106 | 106 |
| 高度 (H) [mm] | 25 | 25 | 25 | 25 | 34 | 34 | 38 | 38 | 40 | 48 | 58 | 58 |
| 螺絲 (C) (鐵, 鍍鋅) | M3 | M4 | M4 | M5 | M6 | M6 | M8 | M8 | M8 | M10 | M10 | M10 |
| 額定扭力矩 [N-m] | 0.5 | 1.2 | 1.2 | 2.0 | 2.5 | 2.5 | 6.0 | 6.0 | 6.0 | 10 | 10 | 10 |
| 額定扭力矩 [in-lb] | 4.4 | 10.6 | 10.6 | 17.7 | 22.1 | 22.1 | 53.1 | 53.1 | 53.1 | 88.5 | 88.5 | 88.5 |
| 電極P數 (電路數) | 可組合成任意P數 (n:表示電極數目) 端子台 | 可組合成任意P數 (n:表示電極數目) 端子台 | ||||||||||
| 電氣規格 | ||||||||||||
| 額定電壓 [V] | 600 | 600 | ||||||||||
| 額定電流 [A] | 10 | 20 | 30 | 40 | 60 | 80 | 100 | 125 | 150 | 200 | 300 | 400 |
| 適用導線規格 [mm2] | 1.6 mm2 | 4.0 mm2 | 6.0 mm2 | 10 mm2 | 16 mm2 | 25 mm2 | 35 mm2 | 50 mm2 | 60 mm2 | 100 mm2 | 175 mm2 | 280 mm2 |
| 適用導線規格 [AWG] | AWG 16 | AWG 12 | AWG 10 | AWG 8 | AWG 6 | AWG 4 | AWG 2 | 1 | 1/0 | 3/0 | 350 | 550 |
| 材料 | ||||||||||||
| 絕緣塑膠材料 | PC | PC (PA66) | ||||||||||
| 顏色 | 黑 (白, 藍, 紅, 棕, 灰, 等等...) | 黑 (白, 藍, 紅, 棕, 灰, 等等...) | ||||||||||
| 防火耐燃等級 | UL94V-2 (UL94V-0) | UL94V-2 (UL94V-0) | ||||||||||
|
工作溫度 [oC] |
-400C~+1100C (Max: +2200C) |
-400C~+1100C (Max: +2200C) | ||||||||||
| 金屬導體 | 黃銅鍍鎳
(若有特殊需求且數量足夠, 亦可指定紅銅鍍錫) |
黃銅鍍鎳
(若有特殊需求且數量足夠, 亦可指定紅銅鍍錫) |
||||||||||
| 零配件 |
碼標紙條與透明防塵蓋隨購買之端子台附贈相對數量，其他配件為選購品。
|
|||||||||||
| 邊蓋 | TE-010EP | TE-060EP | TE-080EP | TE-100EP | TE-125EP | TE-150EP | TE-200EP | TE-300EP | TE-400EP | |||
| 檔片 | TE-002, TA-002, (TA-002H), TF-ECL, (TF-ECH) | TA-002H, TF-ECH | ||||||||||
| 適用 軌道 | TA-001A, TA-001S (35mm寬軌道) | TA-001A, TA-001S (35mm寬軌道) | ||||||||||
| 透明保護蓋 (硬) | M-PCV-E010 (=TE-003) | TE-060C | 暫無 | |||||||||
| 透明防塵蓋 (軟) | 暫無 | M-CV-060 | M-CV-060 | M-CV-100 | M-CV-100 | M-CV-100 | M-CV-200 | M-CV-300 | M-CV-300 | |||
| 碼標紙條 | M-MKS-010 (-XXX: 表示其長度) | M-MKS-060 (-XXX: 表示其長度) | ||||||||||
| 固定用鐵棒 | M-MRD-010S (-XXX: 表示其長度) | M-MRD-060S (-XXX: 表示其長度) | ||||||||||
|
備註 |
例: TE-040-07P (TE-040的7P組合) |
例: TE-200-06P (TE-200的6P組合) | ||||||||||
